Ringspannvorrichtung RSV für COGNIS in Rekordzeit geliefert (und montiert)
Von der COGNIS Gruppe, einem weltweiten Anbieter von innovativen Produkten der
Spezialchemie, der zu seinen wichtigsten Kunden u. a. die Wasch- und Reinigungsmittelindustrie,
die Ernährungs- und Gesundheitsindustrie
sowie eine Reihe weiterer industrieller Märkte wie Farben und Lacke zählt, erhielt
die SCHAAF GmbH & Co. KG den Auftrag
zum Bau einer Ringspannvorrichtung für den Verschluss eines Hydrierreaktors für
die Produktionsstätte COGNIS Malaysia.
Trotz der kurzen Zeitspanne zwischen Auftragserteilung und Lieferung bzw.
Montage und anderer widriger Umstände konnte die SCHAAF GmbH & Co.
KG den Auftrag
fristgerecht ausführen.
|
Bei dem COGNIS-Auftrag an die SCHAAF GmbH & Co. KG ging es darum, mit

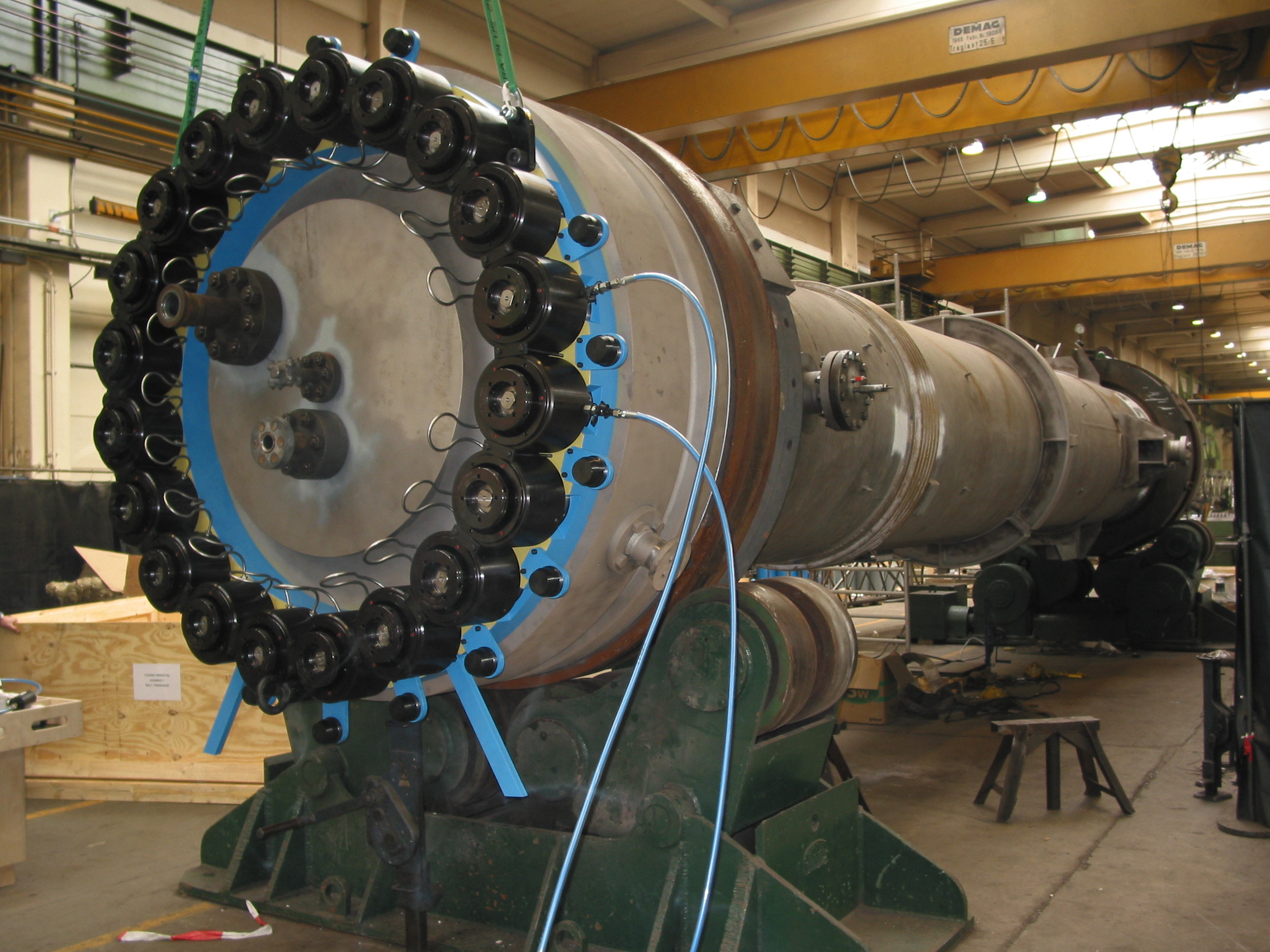

einer Ringspannvorrichtung einen Reaktordeckel eines Durchmessers von mehr als
2 Metern mit zwanzig 5 Zoll Schrauben (127 mm) zu befestigen. Die Ringspannvorrichtung
besteht aus 20 Schraubenspannvorrichtungen mit Bohrung, die auf einem Trägerring
(blau, siehe Foto) montiert sind. Durch eine Ringleitung sind diese miteinander
verbunden. Dank dieser Vorrichtung entfällt ein mehrfaches stufenweises
Über-Kreuz-Anziehen, das beim einzelnen Spannen von Schrauben erforderlich ist,
da alle Schrauben die gleiche Vorspannkraft während des Spannvorgangs haben.
Genauso können die Schraubverbindungen in nur einem Schritt (stufenlos) gelöst
werden.
| |
Details per Klick
|
Die SCHAAF-Ringspannvorrichtung erlaubt das gleichzeitige, absolut gleichmäßige Vorspannen aller 20 Schrauben in nur
einem Arbeitsgang und wird so in idealer Weise den speziellen Anforderungen des Betreibers gerecht. Eine 100 %ige Festigkeit
und Dichtigkeit zwischen der Reaktorgehäuse und dem Deckel ist somit gewährleistet. Das von SCHAAF angebotene Verfahren bietet
neben der enormen Zeitersparnis hinaus eine besondere Schonung der Flansch- und Dichtelemente.
Die Spannzylinder arbeiten mit einem maximalen Hydraulikdruck von 1600 bar und sind nach dem neuesten Stand der
Technik mit einem sehr schnellen automatischen Kolbenrückzug und einem internen Festanschlag ausgestattet.
So wird ein einfaches Handling bei absoluter Arbeitssicherheit gewährleistet.
Details per Klick
|
Eine ähnliche Vorrichtung wurde von SCHAAF bereits 1991 nach Malaysia geliefert und ist dort seitdem problemlos
und störungsfrei im Dauereinsatz. Folgerichtig bestand COGNIS erneut auf der Lieferung einer SCHAAF-Ringspannvorrichtung,
auch wenn der Gesamtauftrag zur Errichtung der Produktionsstätte an ein anderes deutsches Unternehmen vergeben wurde.
COGNIS erwarb dabei von SCHAAF ein Komplettpaket, bestehend aus allen für die Durchführung der Verspannung notwendigen
Teilen wie Spannvorrichtung, Hochdruckschläuche, Verteiler, Pumpen, Montagezentrierdorne, Ersatzteile usw. inklusive der dafür notwendigen Werkzeugkisten.
|
|

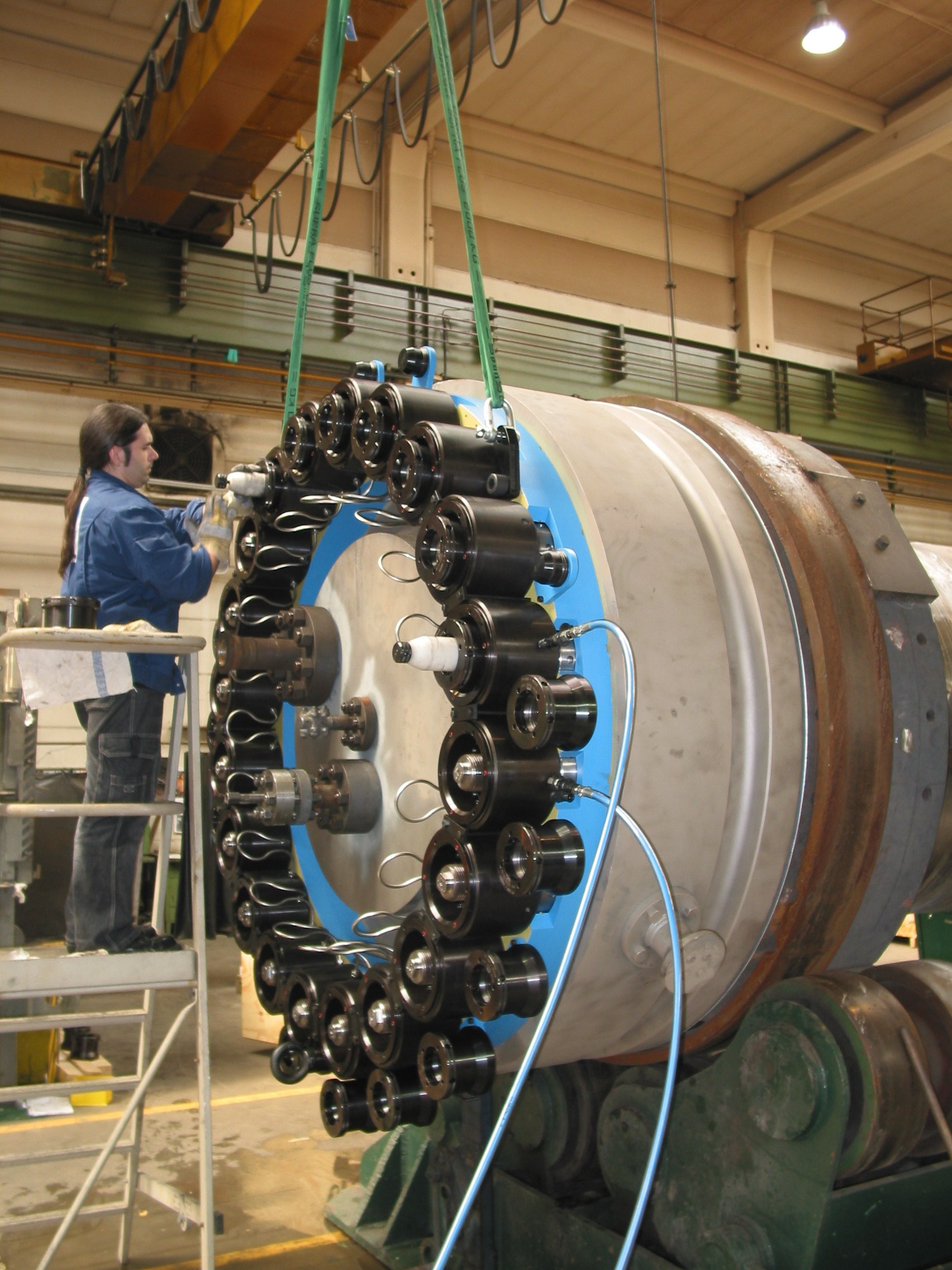

Die Spannvorrichtung musste zusätzlich während der Abnahme aufgrund der Bauhöhe des Reaktors nicht waagerecht,
sondern zunächst senkrecht eingesetzt werden. Trotz dieses Handikaps konnten zwei Monteure in weniger als einer Stunde
einen kompletten Spann- bzw. Lösevorgang durchführen. Gleichzeitig wurde das anwesende Fachpersonal aus Malaysia
von den SCHAAF-Mitarbeitern in die Handhabung des neuen „Werkzeuges“ eingewiesen.
|
Details per Klick
|
Produkte und Verfahren der hier beschriebenen Kategorie bestätigen wieder einmal
auf eindrucksvolle Weise die Innovationskraft der SCHAAF GmbH & Co.
KG. Von dem demonstrierten Technologievorsprung und der Leistungsfähigkeit der SCHAAF GmbH
& Co. KG profitieren alle Kunden
– selbstverständlich auch diejenigen, die nur „kleinere“ Verschraubungsprobleme
zu lösen haben. |
